pasadyang ginawa Epoxy Resin Glassfiber Insulation Board
Home / Produkto / Prepreg / Epoxy Resin Glassfiber Insulation Board

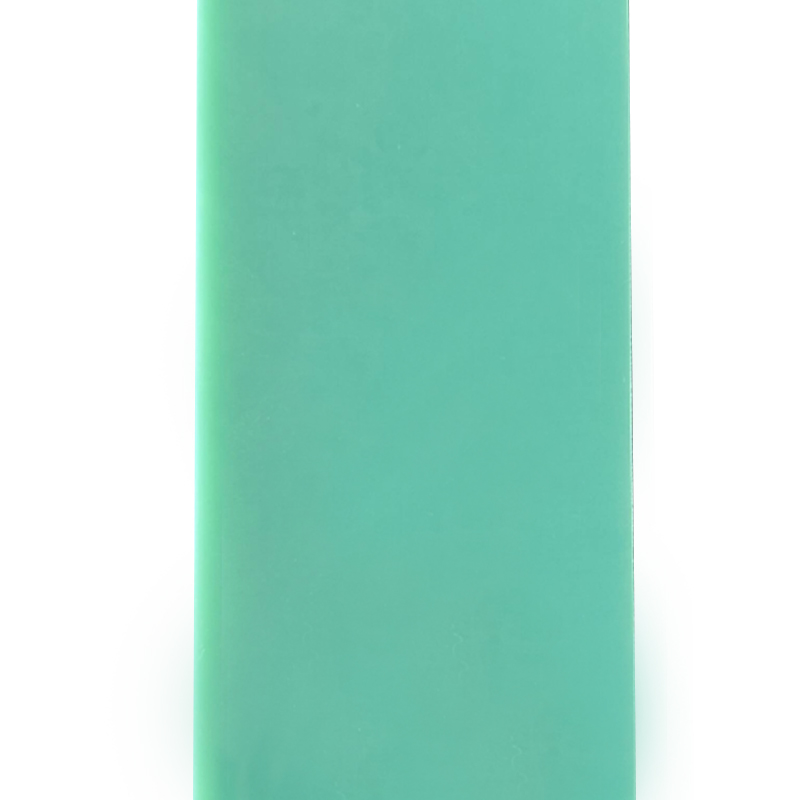

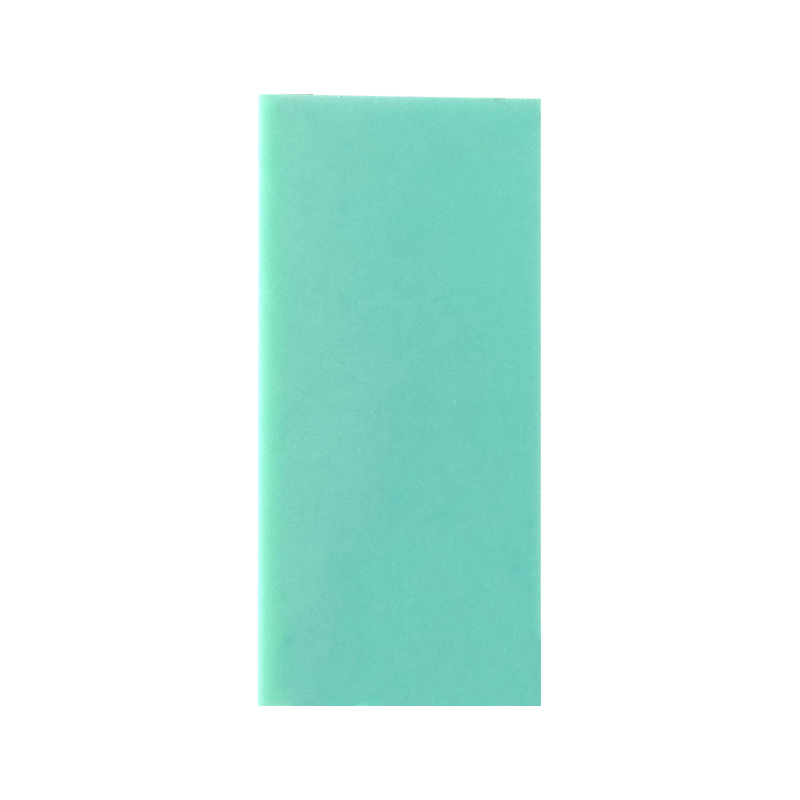

  • Epoxy Resin Glassfiber Insulation Board
  • Epoxy Resin Glassfiber Insulation Board
  • Epoxy Resin Glassfiber Insulation Board
  • Epoxy Resin Glassfiber Insulation Board

Epoxy Resin Glassfiber Insulation Board

Makipag-ugnayan sa Amin
Nakaraang：Walang nakaraang produkto.Susunod：Walang susunod na produkto
saklaw
FR-4 / G11 SERIES
Epoxy Resin Glassfiber Insulation Board
Ang tuluy-tuloy na E-glass na mga layer ng tela na pinapagbinhi ng brominated epoxy resin, compression molded sa 160°C at 14 MPa. Lakas ng dielectric 20–28 kV/mm (ASTM D149), pagsipsip ng tubig ≤0.15% pagkatapos ng 24 na oras na paglulubog. Operating temperature class F (155°C) na may UL 94 V-0 flammability rating. Saklaw ng kapal 0.3 mm hanggang 50 mm, available sa natural na berde, puti, dilaw, at itim para sa electrical insulation at structural mounting.
Thermal na klase F (155°C)
UL flammability 94 V-0
Dielectric 20–28 kV/mm
▸ Mga teknikal na pakinabang
  • Arc resistance: 180 segundo nang walang pagsubaybay (ASTM D495), na tinukoy para sa high-voltage switchgear at contactor.
  • Mababang kadahilanan ng pagwawaldas: Ang Tan δ 0.015–0.02 sa 1 MHz, ay nagpapanatili ng integridad ng signal sa mga high-frequency na PCB application.
  • Katatagan ng makina: Burr-free na pagbabarena gamit ang mga carbide tool; delamination kinokontrol sa butas diameters ≥0.8 mm.
  • Paglaban sa kahalumigmigan: Pagpapanatili ng paglaban sa pagkakabukod >95% pagkatapos ng 96 na oras sa 95% RH.
▸ Mechanical at electrical data
Flexural strength (mahaba) 350 – 450 MPa
lakas ng makunat 280 – 340 MPa
Lakas ng compressive 350 – 420 MPa
Dami resistivity 10⁷ – 10⁸ MΩ·cm
CTI (comparative tracking) 175 – 200 V (PLC 3)
⎯
Mga sukat na pagpapaubaya
0.5 – 1.6 mm ±0.10 mm
1.6 – 3.0 mm ±0.15 mm
3.0 – 6.0 mm ±0.20 mm
Haba/lapad ≤1000 mm ±2.0 mm
⎯
Thermal at kemikal
  • Tuloy-tuloy na serbisyo: 130°C – 155°C
  • Thermal conductivity: 0.25–0.35 W/(m·K)
  • Paglaban sa kemikal: acetone, ethanol, mineral na langis
  • Iwasan ang: puro sulfuric acid
⎯
Mga parameter ng pagproseso
  • Paggugupit ≤3 mm kapal
  • Pagbabarena feed: 0.05–0.10 mm/rev
  • Bilis ng spindle: 20k–40k RPM
  • Preheating sa 80°C para sa pagsuntok >2 mm
◆ Mga field ng aplikasyon (certified ayon sa IEC 60893, NEMA LI-1)
Mga hadlang sa switchgear Sinusuportahan ng Busbar Mga PCB test fixtures Mga spacer ng transpormer Mga wedge ng slot ng motor Mga plato ng arc chute Mga insulating washer
Sumusunod sa RoHS · REACH SVHC libre · Halogen-free grade available (IEC 61249-2-21)
Imbakan at paghawak
▸ Panatilihing patag sa mga papag na may suporta sa gilid. Maximum stack height 800 mm para maiwasan ang warpage.
▸ Saklaw ng halumigmig: 40% – 70% RH. Ang matagal na pagkakalantad>80% RH ay maaaring tumaas ang pagsipsip ng tubig sa itaas ng 0.3%.
▸ Iwasan ang direktang kontak sa tanso o hubad na bakal na ibabaw sa panahon ng pangmatagalang imbakan (panganib sa oksihenasyon).
Mga karaniwang tanong at tala
Max operating boltahe? 2.5 kV bawat mm kapal para sa AC (60% derating para sa DC).
Post-forming kakayahan? Walang thermoforming pagkatapos ng paggamot; pre-impregnated na mga sheet lamang.
Outgassing sa vacuum? TML 0.45%, CVCM 0.08% — angkop para sa mga vacuum chamber.
Warpage control? Ang pagsusubo sa 120°C sa loob ng 2 oras ay binabawasan ang natitirang stress pagkatapos ng machining.
ⓘ Mga opsyon sa sertipikasyon: MIL-I-24768, GB/T 1303.1, kinikilalang UL (E number na available). Kasama ang batch traceability. Mga mekanikal na halaga batay sa 1.6 mm na kapal, longitudinal na direksyon.
