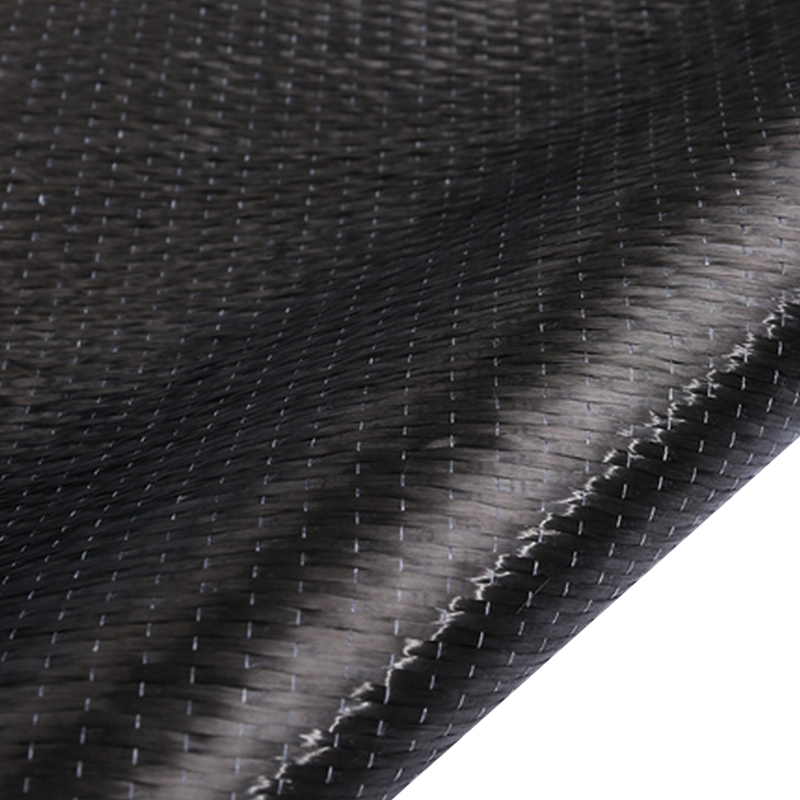

Highly Flexible Carbon Fiber Unidirectional UD Reinforcement Fabric

Ang napaka-flexible na carbon fiber unidirectional UD reinforcement cloth ay isang high-performance na composite material na gumagamit ng unidirectionally arranged carbon fibers bilang reinforcement material. Ito ay may lakas, modulus at paglaban sa pagkapagod. Ang flexibility nito ay ginagawang mas madaling magkasya ang mga kumplikadong structural surface at angkop para sa reinforcing substrates ng iba't ibang mga hugis. Ito ay malawakang ginagamit sa pagkukumpuni at pagpapatibay ng mga gusali, tulay at kagamitang pang-industriya. Kung ikukumpara sa tradisyonal na bakal, ito ay mas magaan, mas lumalaban sa kaagnasan, at may maginhawa at mahusay na konstruksyon.

Makipag-ugnayan sa Amin
Nakaraang：1k/3k/12k Carbon Fiber Plain Weave na TelaSusunod：Walang susunod na produkto
saklaw

Mga Katangian ng Produkto

  • Magaan, ang density ay 1/4 lamang ng bakal.
  • Mataas na lakas
  • Mataas na kakayahang umangkop at mataas na kakayahang magamit para sa mga bahagi na may kumplikadong mga hugis.
  • Maginhawang konstruksyon, walang kinakailangang malalaking makinarya, mataas na kahusayan sa konstruksiyon.
  • Lumalaban sa kaagnasan, lumalaban sa acid, lumalaban sa alkali, lumalaban sa asin, at lumalaban sa iba't ibang malupit na kapaligiran.
Pagpapatibay makunat Intensity makunat Modulus Pagpahaba Timbang（g/㎡）
T300-12000 ≥3500Mpa ≥230Gpa ≥1.5% 198
T300-12000 ≥3500Mpa ≥230Gpa ≥1.5% 396
T700S-12000 ≥4900Mpa ≥240Gpa ≥2.1% 400
T700S-12000 ≥4900Mpa ≥240Gpa ≥2.1% 800
T800S-12000 ≥5800Mpa ≥294Gpa ≥2.0% 515
T800S-12000 ≥5800Mpa ≥294Gpa ≥2.0% 1030
Mga Aplikasyon: pagpapatibay ng mga beam, column, pader, floor slab, pier at beam-column structure point ng mga bahagi ng gusali.

Maaari kaming magdisenyo at gumawa ng mga tela ayon sa mga kinakailangan ng mga customer (ang nasa itaas ay bahagi lamang ng display)

UNIDIRECTIONAL · MAKUAT NA BAITANG
Highly Flexible Carbon Fiber UD Reinforcement Fabric
Unidirectional carbon fiber reinforcement fabric na ginawa mula sa Toray T700S at T800S na tuloy-tuloy na mga filament. Ang bigat ng fiber area ay mula 100 gsm hanggang 600 gsm na may opsyonal na thermoplastic o epoxy-compatible na sukat. Ang istraktura ng tela ay binubuo ng mga parallel na carbon fiber na pinagsasama-sama ng isang magaan na scrim o weft yarn, na nagbibigay ng 85-95 porsiyento na pagkakahanay ng hibla sa pangunahing direksyon ng pagkarga. Ang materyal na ito ay nagpapakita ng tensile modulus na 230-294 GPa at tensile strength na 4,900-5,900 MPa, depende sa napiling grado ng hibla. Ang flexible binder system ay nagpapahintulot sa tela na umayon sa mga curved mold surface na walang fiber buckling o crimp-induced stress concentrations.
100-600 gsm Saklaw ng timbang sa lugar
230-294 GPa Modulus ng tensile
4,900-5,900 MPa lakas ng makunat
Mga pangunahing pakinabang
01
High fiber alignment
85-95 porsiyento ng mga hibla ay nakatuon sa direksyon ng pagkarga, na nag-maximize ng tiyak na higpit at lakas sa bawat yunit ng timbang ng pinagsama-samang nakalamina.
02
Flexible binder system
Pinapanatili ng thermoplastic powder o epoxy-based sizing ang pliability ng tela para sa hand layup at automated tape placement operations nang walang fiber distortion.
03
Unipormeng kontrol sa kapal
Ang teknolohiya ng fiber spreader ay nakakamit ng kapal na pagpapaubaya ng plus/minus 5 porsiyento, binabawasan ang mga lugar na mayaman sa resin at pagpapabuti ng laminate consolidation.
04
Tailorable fiber weight
Magagamit sa 100 gsm increments mula 100 hanggang 600 gsm, na nagbibigay-daan sa tumpak na pagtutugma ng iskedyul ng laminate ply sa mga kinakailangan sa istruktura.
Mga teknikal na pagtutukoy
Uri ng hibla Toray T700S / T800S / T1100G
Mga pagpipilian sa laki Epoxy-compatible / Thermoplastic (PA, PPS)
Timbang ng fiber area 100, 150, 200, 300, 400, 600 gsm
Karaniwang lapad 300 mm, 600 mm, 1,200 mm
Scrim na materyal Polyester / Glass fiber / Wala
Shelf life 12 buwan sa 5-25°C, <60% RH
Mga sitwasyon ng aplikasyon
[A]
Mga istruktura ng aerospace: Wing spars, fuselage stiffeners, at control surface ribs na nangangailangan ng unidirectional reinforcement upang labanan ang mga baluktot na load.
[B]
Mga bahagi ng sasakyan: Mga crash box, B-pillar, at structural na mga tray ng baterya kung saan ang pinasadyang stiffness ay nakakabawas sa kabuuang masa ng sasakyan.
[C]
Mga kagamitan sa sports: Mga frame ng bisikleta, fishing rod, at hockey stick na nangangailangan ng mataas na tiyak na higpit na may kontroladong flexural response.
[D]
Enerhiya ng hangin: Spar caps at shear webs para sa composite wind turbine blades, na naghahatid ng fatigue resistance sa loob ng 20 taong buhay ng serbisyo.
Materyal na tala
Pag-verify ng pagkakahanay ng hibla: Ang paglihis ng anggulo mula sa nilalayong 0-degree na oryentasyon ay pinananatili sa ibaba 1.5 degrees, na na-verify ng optical microscopy bawat ASTM D6856.
Pagiging tugma: Ang chemistry ng sukat ay tumugma sa epoxy, vinyl ester, at polyester resin system. Ang pagiging tugma sa BMI at cyanate ester resins na makukuha kapag hiniling.
Pagsasama-sama ng vacuum: Inirerekomenda ang pamamaraan ng pag-degassing bago ang pagbubuhos ng dagta upang maalis ang nakulong na hangin sa pagitan ng mga hila at makamit ang bahagi ng dami ng hibla na 55-65 porsiyento.
Paghawak at pag-iimbak
01 Mag-imbak ng tela sa mga selyadong plastic bag na may desiccant upang maiwasan ang pagsipsip ng moisture, na maaaring makaapekto sa pagganap ng sukat at mga katangian ng basang basa.
02 Gupitin gamit ang mga tuwid na kutsilyo o automated cutting table; iwasan ang matalim na pagliko o paglukot na maaaring magpakilala ng hindi pagkakahanay o pagkabasag ng hibla.
03 Alisin kaagad ang protective backing film bago mag-layup. Ang tela na nakalantad sa mga kondisyon ng kapaligiran nang higit sa 8 oras ay dapat na nakakondisyon sa kapaligiran ng layup.
04 Hindi dapat lumampas sa 5 N ang pag-igting ng roll sa panahon ng dispensing upang maiwasan ang pag-stretch ng thermoplastic binder scrim.
Mga karaniwang tanong
Paano matukoy ang tamang timbang ng lugar para sa isang layup?
Kalkulahin ang kinakailangang kapal ng laminate gamit ang formula ng fraction ng dami ng hibla: t = (bigat bawat lugar) / (densidad ng hibla x Vf). Para sa 300 gsm na tela sa 60 porsiyentong Vf, ang kapal ng cured ply ay humigit-kumulang 0.27 mm.
Maaari bang gamitin ang UD na tela kasama ng mga hinabing tela?
Oo. Ang mga layer ng UD na inilagay sa maraming oryentasyon (0°, 90°, ±45°) ay maaaring i-interleaved sa pinagtagpi na mga layer sa ibabaw ng tela upang mapabuti ang surface finish at impact resistance habang pinapanatili ang higpit.
Pinakamainam na curing cycle para sa epoxy-impregnated UD fabric
Inirerekomendang lunas: 120°C sa loob ng 2 oras, post-cure sa 180°C sa loob ng 2 oras (para sa automotive at aerospace epoxies). Ang presyon ng vacuum bag ay hindi bababa sa 0.08 MPa. Ang rate ng pag-init ay 2-3°C kada minuto.
Ano ang pinapayagang maximum na anggulo ng drop-off na ply?
Maaaring wakasan ang mga ply gamit ang 10:1 na ramp ratio (haba:kapal) upang maiwasan ang konsentrasyon ng stress sa mga lokasyon ng ply drop. Stagger termination points ng 5-10 mm.
i Available ang mga materyal na certification: AS9100D para sa mga aplikasyon ng aerospace, IATF 16949 para sa automotive. Available ang mga custom na timbang at lapad ng fiber na may lead time na 4-6 na linggo. Mga sample ng pagsubok mula sa bawat production lot bawat ASTM D3039.
