pasadyang ginawa Yellow Epoxy Fiberglass Sheet 1240×1040×1mm
Home / Produkto / Epoxy Fiberglass Sheet / Yellow Epoxy Fiberglass Sheet 1240×1040×1mm
  • Yellow Epoxy Fiberglass Sheet 1240×1040×1mm
  • Yellow Epoxy Fiberglass Sheet 1240×1040×1mm
  • Yellow Epoxy Fiberglass Sheet 1240×1040×1mm
  • Yellow Epoxy Fiberglass Sheet 1240×1040×1mm
  • Yellow Epoxy Fiberglass Sheet 1240×1040×1mm
  • Yellow Epoxy Fiberglass Sheet 1240×1040×1mm

Yellow Epoxy Fiberglass Sheet 1240×1040×1mm

Sukat: 1240×1040×1mm Yellow

Application: Mga circuit board at mga bahagi ng pagkakabukod

Mga Tampok: Napakahusay na pagkakabukod, paglaban sa init, UL94 V0 na lumalaban sa apoy. Malawakang ginagamit para sa electrical insulation, lithium battery insulation plates, PCB jigs.

Ang epoxy fiberglass sheet ay isang high-performance na thermosetting insulating composite material. Nagtatampok ito ng compact texture, mataas na flatness at stable na dimensyon. Na may mahusay na pagkakabukod ng kuryente, paglaban sa temperatura at paglaban sa pagtanda, nagmamay-ari ito ng mahusay na mekanikal na tigas at kakayahang magamit. Ito ay malawakang ginagamit para sa insulating structural parts sa precision electronics, bagong enerhiya at automation equipment.

Makipag-ugnayan sa Amin
Nakaraang：Walang nakaraang produkto.Susunod：Walang susunod na produkto
saklaw

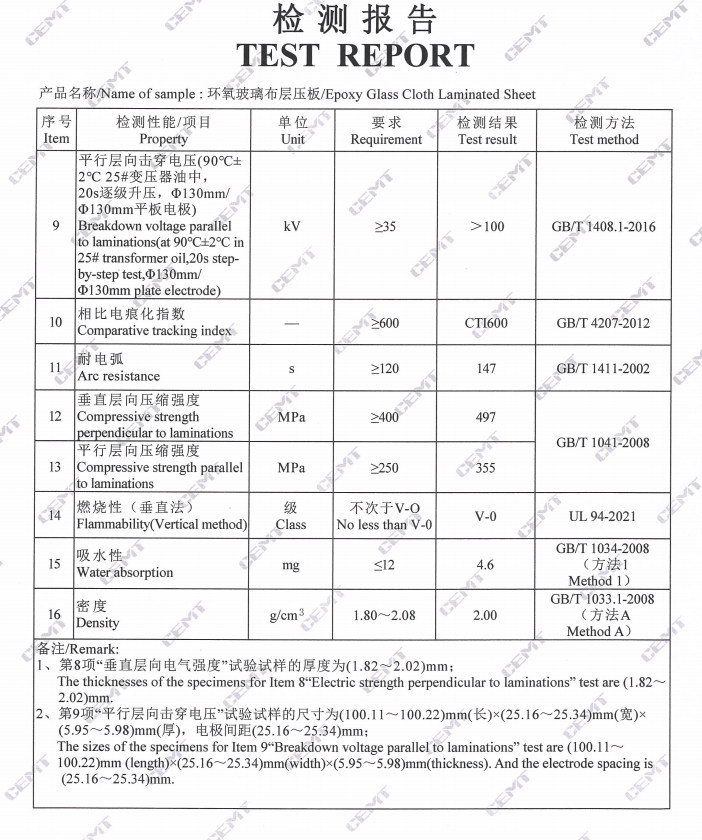

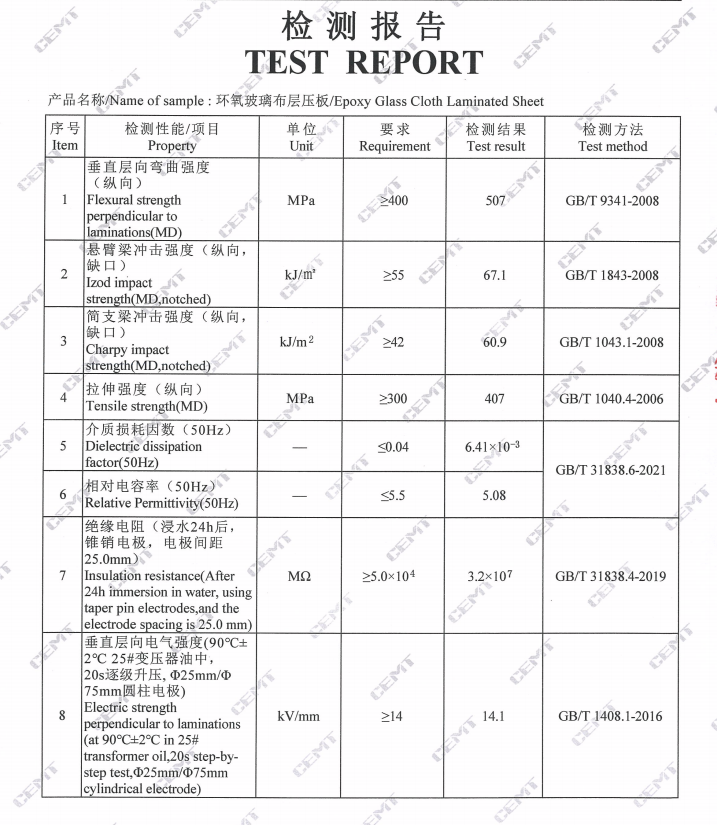

Test Certificate/Ulat para sa Epoxy Fiberglass Sheet
1c56feb0-f264-4316-8ea7-48b0c51a4b73 cba30e95-8668-4e8b-9a1b-42335dc4fca1
MATERIAL CODE: FR-4-YL-1040
Yellow Epoxy Fiberglass Sheet
1240 × 1040 × 1.0 mm
UL 94 V-0
Class B 130°C
Dielectric 20-28 kV/mm
Physical properties
Thickness 1.0 mm ±0.10
Dimensions 1240 × 1040 mm
Color Yellow (pigmented)
Density 1.85-1.95 g/cm³
Electrical properties
Dielectric strength 20-28 kV/mm
Volume resistivity 10⁷-10⁸ MΩ·cm
Dissipation factor 0.015-0.02 @1MHz
CTI 175-200 V (PLC 3)
Thermal properties
Operating temp 130°C (Class B)
Short-term peak 150°C (30 min)
Thermal conductivity 0.25-0.35 W/(m·K)
Flammability UL 94 V-0
Yellow epoxy sheet
Yellow epoxy fiberglass sheet manufactured from woven E-glass fabric impregnated with brominated epoxy resin. The sheet provides reliable electrical insulation with dielectric strength of 20-28 kV/mm and water absorption below 0.15 percent after 24 hours immersion. The yellow pigmentation enables visual identification for electrical insulation applications. The material is self-extinguishing per UL 94 V-0 and maintains structural integrity at continuous operating temperatures up to 130°C.
Detail view
Surface texture detail
Material composition
E-glass fabric reinforcement in brominated epoxy resin matrix. Yellow pigment incorporated during resin formulation. Compatible with standard PCB fabrication processes and CNC machining.
Applications
Switchgear insulation barriers
Busbar support brackets
Transformer winding spacers
PCB test fixtures
Motor slot wedges
Insulating mounting plates
FAQ
▶ Machining recommendations
Carbide tools recommended. Feed 0.05-0.10 mm/rev, spindle 20,000-40,000 RPM. Support sheet fully during machining.
▶ Thermal cycling limits
-40°C to 130°C. Warpage below 0.3% after 100 cycles. Degradation above 150°C.
▶ Chemical compatibility
Resistant to acetone, ethanol, oils. Avoid concentrated sulfuric acid and strong alkalines.
ⓘ All sheets inspected per IPC-4101. Dielectric strength tested per ASTM D149. Certificate of conformance available.
