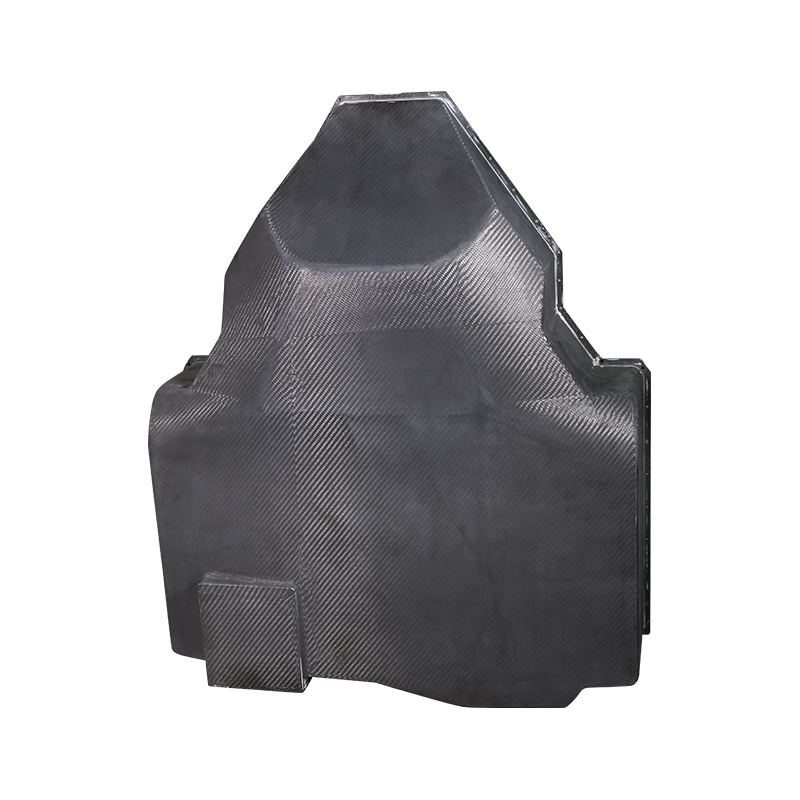

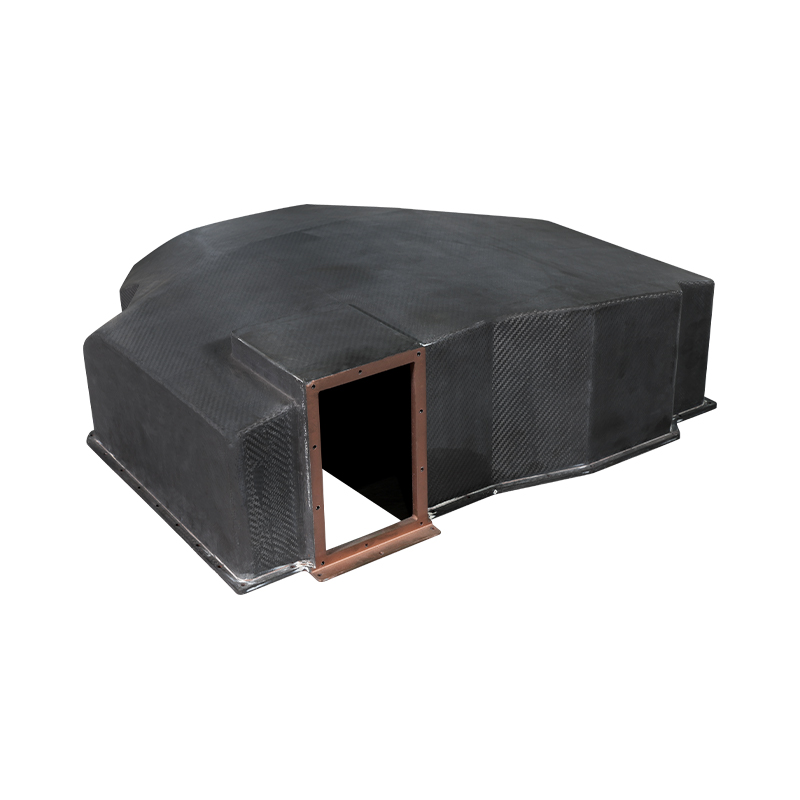

Carbon Fiber Drone External Canopy Hood Head Cover

Maaari nitong bawasan ang bigat ng istraktura ng sasakyang panghimpapawid ng humigit-kumulang 15%~20% at dagdagan ang epektibong pagkarga; maaari din nitong gawing simple ang kagamitan sa proseso ng UAV, bawasan ang workload ng pagpupulong, paikliin ang cycle ng pagmamanupaktura, at bawasan ang gastos ng buong ikot ng buhay ng buong sasakyang panghimpapawid. Maaaring i-customize ang mga parameter.

Makipag-ugnayan sa Amin
Nakaraang：Carbon Fiber Unmanned Aerial Vehicle (UAV) Landing GearSusunod：Carbon Fiber Drone Shell
saklaw
UAV EXTERNAL COVER · AEROSPACE GRADE
Carbon Fiber Drone External Canopy Hood Head Cover
Timbang (karaniwan) 42-68g
Kapal ng pader 0.6-1.2mm
Temp ng serbisyo -40 hanggang 110°C
Pangkalahatang-ideya ng istruktura
Prepreg carbon fiber canopy na ginawa sa pamamagitan ng katugmang metal molding o autoclave curing. Toray T700 3K twill fabric na may mataas na tigas na epoxy resin. Tensile modulus 65 GPa, flexural strength 750 MPa. Idinisenyo para sa DJI M300, Mavic 3, Matrice, at mga custom na FPV frame. Idinisenyo ang internal clearance para sa GPS module, IMU, at mga payload interface cable. Surface resistivity 10-100 ohm bawat parisukat para sa proteksyon ng ESD.
Uri ng hibla Toray T700SC 3K 2x2 twill
Sistema ng resin Epoxy (Tg 135°C)
Dami ng hibla 57-62 porsyento
Pang-ibabaw na tapusin Gloss (GU 90) o matte
Mga mounting point M2.5 / M3 na naka-embed na nuts
1
Mga pangunahing pakinabang
  • Mass reduction: 70 porsiyentong mas magaan kaysa aluminum canopy, 50 porsiyentong mas magaan kaysa PC-ABS na may parehong tigas
  • Transparency ng signal: RF transmission loss sa ibaba 0.3 dB sa 2.4 GHz at 5.8 GHz (non-conductive coating na inilapat)
  • Impact resistance: Walang crack propagation pagkatapos ng 500 g drop mula sa 1.5 m papunta sa kongkreto
2
Mga sukat na parameter
  • Haba ng hanay: 55-120 mm (depende sa airframe)
  • Saklaw ng lapad: 45-95 mm
  • Saklaw ng taas: 25-55 mm
  • Pagpapahintulot: plus/minus 0.15 mm sa mga mounting surface
  • Draft angle: 2 hanggang 3 degrees para sa demolding
3
Panlaban sa kapaligiran
  • UV resistance: 500 hours QUV with gloss retention above 85 percent
  • Pagsipsip ng kahalumigmigan: mas mababa sa 0.1 porsyento pagkatapos ng 7 araw na paglulubog
  • Paglaban sa kemikal: Hindi naaapektuhan ng panggatong, langis, at karaniwang mga solvent sa paglilinis
Mga tala ng pagsasama at pagpupulong
Ang mga mounting screw ay dapat gumamit ng nylon washer upang maiwasan ang galvanic corrosion sa pagitan ng carbon at aluminum airframe.
Pre-drilled hole diameter 2.2 mm para sa M2 screws; ang anggulo ng countersink 100 degrees para sa flush fitment.
Available ang EMI gasket channel para sa proteksyon laban sa electromagnetic interference mula sa mga ESC modules.
Ang mga puwang ng bentilasyon ay maaaring isama sa panahon ng paghubog para sa baterya o ESC cooling airflow.
Compatibility matrix
Compatible sa DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II, at custom na 7-inch hanggang 10-inch FPV frame.
Ang disenyo ng pinto ng pag-access ng payload ay magagamit para sa pag-drop ng mekanismo o pangalawang pag-usli ng camera.
Mga custom na cutout para sa mga antenna (SMA, u.FL) at USB/HDMI port na sinusuportahan ng MOQ 50 unit.
Protocol sa paghawak at pagpapanatili
01. Paglilinis — Gumamit ng isopropyl alcohol (70 porsiyento) na may telang walang lint. Huwag ilubog sa likido.
02. Inspeksyon — Suriin ang delamination sa pamamagitan ng tap test bago ang bawat paglipad. Ang mapurol na tunog ay nagpapahiwatig ng paghihiwalay.
03. Repair — Maliit na bitak na puno ng epoxy resin. Palitan ang takip kung ang pinsala sa epekto ay lumampas sa 15 mm na haba ng crack.
04. Imbakan — Ilayo sa direktang sikat ng araw kapag hindi ginagamit. Pinapalawig ng UV clear coat ang buhay ng serbisyo hanggang 2,000 oras ng flight.
Mga karaniwang application
Mga drone ng inspeksyon sa industriya Pang-agrikulturang pag-spray ng mga UAV Mga sasakyang panghimpapawid sa paghahanap at pagsagip FPV racing freestyle cover LiDAR mapping platform enclosures
Hinaharang ba ng carbon fiber ang signal ng GPS?
Hindi pinahiran ng carbon fiber ang mga signal ng RF. Ang aming mga canopy ay may kasamang non-conductive surface layer (glass fiber o gel coat) na binabawasan ang pagkawala ng signal sa ibaba 0.5 dB, na nagpapahintulot sa GPS at telemetry na pagtanggap nang walang mga panlabas na antenna.
Pinakamataas na operating altitude at temperatura
Altitude hanggang 7,000 m. Patuloy na operating temperatura -30°C hanggang 85°C. Panandaliang pagkakalantad sa 110°C (direktang sikat ng araw sa madilim na ibabaw).
Pasadyang gastos sa amag at oras ng tingga
Aluminum mold: USD 1,800-2,500, lead time 25-30 araw. Mga sample na canopy na ibinigay sa loob ng 5 araw pagkatapos makumpleto ang amag.
i Ang lahat ng mga canopy ay 100 porsiyentong siniyasat sa pamamagitan ng CMM para sa pagpapahintulot sa posisyon ng butas. Kasama sa mga ulat ng batch na pagsubok ang Tg, dami ng hibla, at visual na inspeksyon bawat IPC-A-600. Available ang OEM branding (laser engraving).
